توضیحات محصول
ASW400-2 T 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A 2NO + 2NC DPDT تجهیزات برق قطعات باتری اتومبیل D C رله AOKAI پیمانکاران DC
کنتاکتور ASW400-2T شده است برای بارهای جریان مستقیم، به خصوص موتور به عنوان در وسایل نقلیه الکتریکی مانند کامیون صنعتی، تراکتور فرودگاه، و غیره استفاده می شود طراحی
آنها دو مخاطبین اصلی شکستن با آلیاژ نقره راهنمایی تماس، که مقاوم در برابر جوش، سخت پوشیدن هستند و عالی هدایت.
ASW400-2T مدار اصلی تماس، طراحی شده برای موتور معکوس، مانند این است که ساخته شده است در ایمن، به طوری که اگر هر دو کویل به طور همزمان انرژی آرایش تماس مدارهای باز است.
نصب و راه اندازی: نصب و راه اندازی از طریق پایه نصب کنید.
Blowouts مغناطیسی: اتصالات از blowouts مغناطیسی را قطب حساس و نشانه گذاری مثبت در پوشش بالا از کنتاکتور باید رعایت شود. پسوند 'B' نشان دهنده اتصالات از blowouts مغناطیسی.
کمکی تماس: مشخص شده توسط 'A'، یک مدار دو برابر معمول باز، میکروسوئیچ به طور معمول بسته تماس با کمکی می توان نصب شده، رأی به عنوان زیر نشان داده شده.
| نام تجاری: AK / AOKAI نام: پیمانکاران DC مدل: ASW400-2 T / SW202 ولتاژ: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V و غیرهامتیاز فعلی: 400A ابعاد: 51 * 114 * 160mm وزن: 2500g درباره |
|
مشخصات
کویل ولتاژ | DC12V، 24V، 36V، 48V، 60V، 72V، 84V، 120V و غیره |
مدار اصلی رتبه فعلی (A) | 400A |
مدار اصلی تماس با افت ولتاژ (بار: 100A) | ≤80mV |
تحت (5 ± 20) ℃، خنک کننده نگه دار، در ولتاژ | ≤70٪ |
تحت (5 ± 20) ℃، ولتاژ خنک کننده افت | ≥5٪، ≤40٪ |
قابل قبول نوسانات محدوده ولتاژ سیم پیچ | ± 20٪ |
نگه دار، در مدت زمان (N / O اطلاعات تماس برای بستن) | ≤30ms |
رها کردن زمان (N / O اطلاعات تماس برای باز کردن) | ≤20ms |
حداکثر زمان قطع تماس | ≤5ms |
مقاومت عایق | ≥50MΩ |
قدرت دی الکتریک | 50HZ / 60Hz قدرت 1000VAC / 1min |
اضافه بار کنونی | ≤7Ie، ≤1s |
مصرف برق کویل (W) | ≤24.0W |
زندگی الکتریکی | 20،000 بار |
زندگی ماشینی | 300 هزار بار |
حالت کار | مداوم |
فرم تماس | 2 NO و NC 2 |
تماس با مواد | AgCdO / AgCuO |
کمکی تماس بار امتیاز (اختیاری قطعات) | 2A / 48VDC، 5A / 24VDC |
استاندارد فنی | GB14048.4-2010 |
محیط زیست استفاده
ارتفاع | ≤2Km | دمای Amblent | -25 ~ + 55 ℃ |
حمایت بین المللی | IP50 | نوع نصب و راه اندازی | III |
راه برای نصب | هر | ارتعاش | 2.5G (5 ~ 50) هرتز |
تأثیر | 50G، 11ms (موج نیمه سینوسی) |

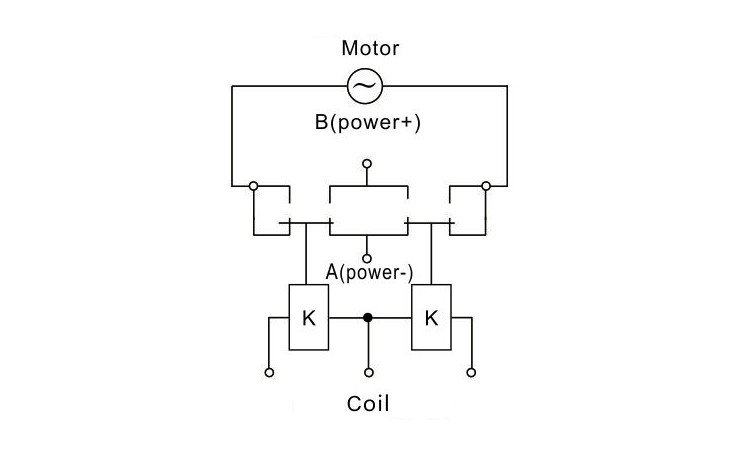

نمودار شماتیک

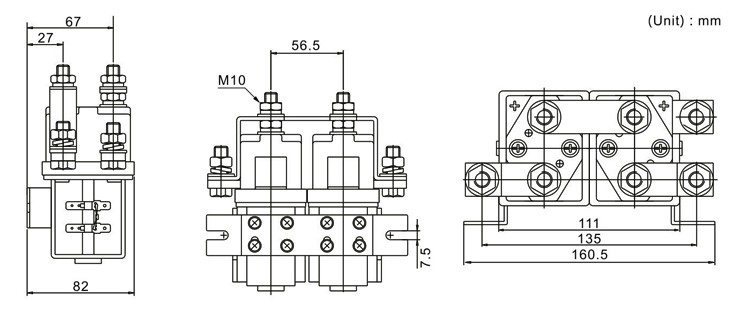

نمودار نصب و راه اندازی
